Почему принтер не сбрасывает счётчик барабана при установке нового драм-картриджа?  (Добавлено 08 Марта 2010)

Внутренний счётчик картриджа фотобарабана находится в принтере и на нём от 100% вниз отсчитывается ресурс каждого из цветных фотобарабанов, установленных в принтере. Ресурс этот зависит от условий работы, о чём написано в отдельной статье. Когда остаток ресурса будет приближаться к 0%, принтер выдаст сообщение о необходимости скорой замены фотобарабана определённого цвета (каждый фотобарабан имеет свой отдельный счётчик). После того, как ресурс полностью исчерпается, принтер остановится с требованием о необходимой замене фотобарабана. Из этого состояния принтер можно вывести только путём установки соответствующего нового фотобарабана. При этом счётчик остатка ресурса возвращается к отметке 100% и отсчёт остатка ресурса запускается по новой. Сброс счётчика барабана осуществляется автоматически. Система сброса основана на проверке наличия в картридже фотобарабана предохранителя с номиналом 1/16А (0.0625А или 62.5мА). Если в состоянии "Заменить картридж фотобарабана" принтер обнаруживает в картридже такой предохранитель, он сжигает предохранитель, убеждается, что тот сгорел, и после этого сбрасывает счётчик.

Что же может являться причиной того, что при установке нового картриджа фотобарабана в принтер или МФУ счётчик фотобарабана не сбрасывается? Причин тому несколько и они будут несколько варьироваться в зависимости от модели. Первая причина относится к принтерам OKI C9600 / C9650 / C9800 / C9850 а также Xerox Phaser 7400 и Xante Illumina. Ниже есть варианты, почему сброс не происходит на всех остальных моделях принтеров

Первый вариант. Корни проблемы, как часто происходит, уходят в кривизну рук, которыми пытались сбросить вручную счётчик барабана и спалили тем самым электронику принтера (плата Engine Board). Особенность данной ситуации заключается в том, что пытаются сбросить драм одного цвета, а принтер потом не может сжечь предохранитель в драме другого цвета! Итак, нам нужна Engine Board. Чтобы до неё добраться, надо открыть заднюю крышку принтера и снять Controller Board.

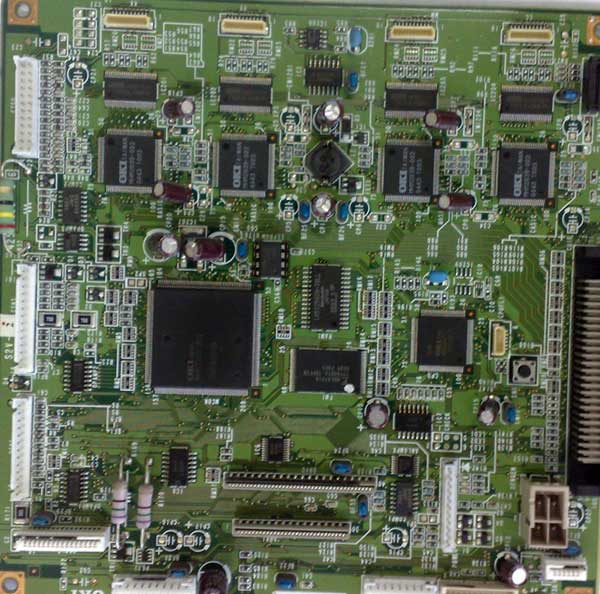

Теперь снимаем Engine Board и осматриваем. Ищем на ней транзисторы TR504-507 и смотрим, живы ли они.

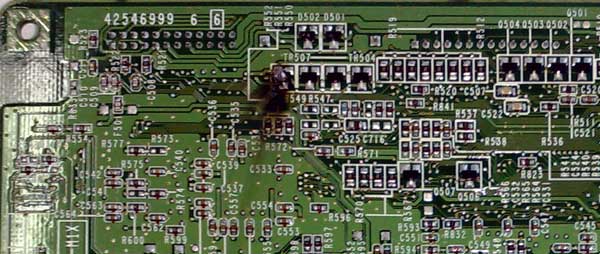

Если они выгорают хорошо, то на обратной стороне платы это становится сразу заметно по характерным следам разрушения:

Выпаиваем сгоревшего на работе бойца и меняем его на биполярный PNP типа 2А (корпус SMD 23, маркировка транзистора UXR, аналог - BFT93). После замены все счётчики драмов становятся в 100%.

ВНИМАНИЕ! По недавней (от марта 2010) информации из авторизованного сервис-центра вышеуказанный транзистор может вызывать невозможность запуска принтера. Поэтому настоятельно рекомендовано использовать вот этот: 2SA2113 (TLR).

А теперь вспоминаем, что всё это произошло из-за жгучего желания сэкономить чуть больше 100$. Как несложно догадаться, такой ремонт обойдётся клиенту в значительно большую сумму. Так что продолжаем экономить!!!

За описание проблемы, способ решения и фотографии говорим спасибо Сергею Крицкому из г. Мариуполь!

Второй вариант проявления той же проблемы, причём относится он уже ко всем моделям принтеров, использование принтера в состоянии Factory Mode. Чаще всего "умельцы" включают принтер в этот режим, чтобы дать возможность использовать совместимые расходные материалы. В этом режиме принтер не делает калибровку и не осуществляет сброс счётчиков расходных материалов, так как не пережигает предохранителя, находящиеся внутри этих расходников. В нормальных условиях принтер должен эксплуатироваться в режиме Shipping Mode. Переведите принтер обратно для того, чтобы он сбросил ресурс заменённых расходников. Обратите внимание, что если в процессе работы в режиме Factory счётчик тонера ушёл в минус (ведь порошок просто подсыпали, не заботясь о показаниях), то как только принтер окажется в режиме Shipping, он моментально заблокируется и не заработает до тех пор, пока не будут установлены новые покупные тонер-картриджи с оригинальными чипами, где записан 100% остаток ресурса! О том как вернуть принтер в режим Shipping спрашивайте тех умельцев, которые перевели вам принтер в режим Factory и тем самым лишили вас гарантии!

Третий вариант, который также относится ко всем моделям цветных принтеров и МФУ, состоит в том, что принтер не может сбросить счётчик барабана, если заканчивается тонер этого же цвета и предупреждение об этом уже появилось на экране аппарата. Для принтеров и МФУ, в которых используются моноблочный барабанный картридж (модели C310, C330, C331, C332, C510, C511, C530, C531, MC351, MC352, MC361, MC362, MC363, MC561 и MC562) заканчивающийся ресурс ЛЮБОГО тонера вызовет невозможность сброса счётчика фотобарабана. Таким образом, для того, чтобы сбросился счётчик фотобарабана, нужно убедиться в том, что остаток ресурса тонера соответствующего цвета не менее 15-20%. Если остаток меньше, то вместе с барабаном необходимо будет заменить и тонер-картридж, после чего сбросятся ресурсы обоих расходных материалов

Четвёртый вариант относится к "алхимикам", колдующим с ручным сбросом путём установки в картридж предохранителя. Ещё раз обращаю внимание на номинал предохранителя: 62,5мА. Если установленный вами предохранитель имеет более высокий номинал (подтверждены проблемы с предохранителями от 80 и выше мА), то принтер не сможет его сжечь и, соответственно, не скинет счётчик!
