Что является расходными материалами для этих принтеров и каковы их свойства?

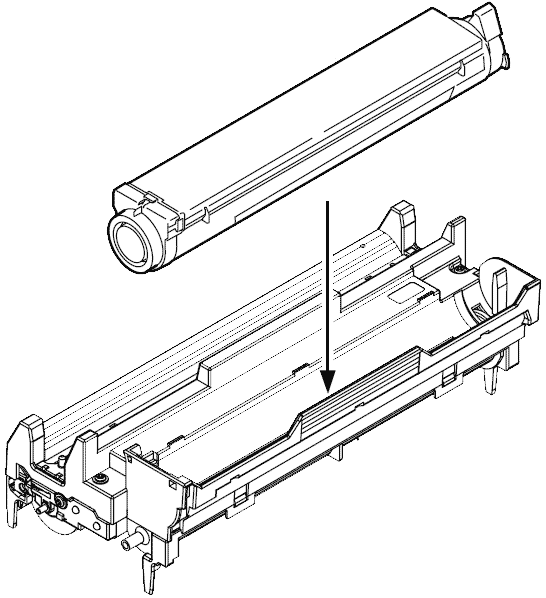

В монохромных (черно-белых) светодиодных принтерах OKI используются раздельные расходные материалы: тонер-картридж (туба с тонером, тонер-кассета, тонер) и фотокартридж (фотобарабан, имидж-драм, фотокондуктор, имидж-юнит, драм-юнит).



Идея разнесения этих частей заключается в том, чтобы дать возможность использовать ресурс фотокартриджа целиком без необходимости заправлять его левым тонером при израсходовании заводской заправки. Это снижает себестоимость печати.
Тонер, используемый в светодиодных принтерах Оки, является полимерным порошком, каждое зернышко которого представляет из себя выращенную химическим способом капсулу с легкоплавким ядром (1) и более тугоплавкой оболочкой (2). При закреплении такого тонера в печке, сначала плавится ядро, потом расплавляется оболочка и уже жидкий расплав попадает на бумагу, куда глубоко проникает и очень хорошо держится на поверхности. Именно это свойство тонера широко используется там, где необходимо печатать на бланках ГОЗНАКа (таких как свидетельство о рождении, свидетельство о браке и другие документы, выдаваемые в отделах ЗАГС) и где важнейшим требованием является устойчивость отпечатка к истиранию в течение долгого времени (понятно, что такие документы могут храниться по многу лет, часто не в самых щадящих условиях). Необходимо отметить, что использование сферического тонера НЕ ЯВЛЯЕТСЯ необходимым условием для работы светодиодного принтера. Такой тонер просто добавляет принтеру некоторые потребительские свойства (устойчивость отпечатка), но не является неотъемлемой частью светодиодной технологии. Однако фотокартриджи, используемые в принтерах Oki, рассчитаны на взаимодействие именно с таким тонером и использование тонера с другими свойствами очень быстро приводит к повреждениям внутри картриджа, о чём довольно подробно написано на сайте Oki.
Альтернативой сферическому тонеру, является наиболее распространённый т.н. молотый тонер. Вот изображения сферического тонера (слева) и молотого тонера (справа) при большом увеличении:



Здесь хорошо видно, что частички молотого тонера (справа) представляют из себя бесформенные кусочки, полученные в результате помола. Края такого тонера являются абразивом для деликатной поверхности как фотовала, так и других валов внутри фотокартриджа, быстро приводя их к износу и появлению дефектов печати. Поэтому такой тонер крайне не рекомендуется использовать в светодиодных принтерах Oki.

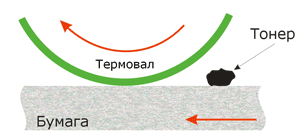

Зерна молотого тонера, получаемого таким образом, представляют из себя маленькие частички произвольной формы. Когда такая частичка, находящаяся на бумаге, попадает в печку, то она начинает частично плавиться, а частично проминать под собой бумагу. Когда она полностью расплавляется, то значительная часть её вещества остаётся на поверхности бумаги и лишь небольшая часть проникает в текстуру бумаги, обеспечивая сцепление с носителем. Изображение, полученное при использовании такого тонера, особенно если оно выполнено на гладкой бумаге, может легко отслаиваться и отделяться от бумаги.

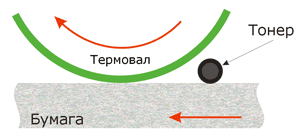

Совсем по другому ведут себя частички сферического капсулированного тонера, попадая в печку. Уже при небольшом нагреве в первую очередь расплавляется легкоплавкое ядро и частичка тонера обретает возможность деформироваться, что позволяет гораздо меньше сминать бумагу. Когда проплавляется оболочка зерна тонера, жидкий расплав ядра сразу попадает глубоко в текстуру бумаги, куда вдавливается термовалом печки. Созданный таким образом отпечаток представляет собой единое целое с носителем, на котором он создан и поэтому очень устойчив к физическим воздействиям. Именно это свойство создания устойчивого изображения позволило использовать принтеры OKI в отделах ЗАГС г. Москвы. Документы, производимые этой организацией, печатаются на специальных бланках ГОЗНАКа и подлежат длительному хранению. Свойства отпечатков, полученных при помощи принтеров OKI, полностью удовлетворили всем требованиям, предъявляемым специалистами этой организации к печати столь ответственных документов.

В монохромных принтерах OKI моделей B401, B411, B431 и МФУ на их основе - MB441 / MB451 / MB461 / MB471 / MB491 не используется сферический тонер, а также не применяется система рециркуляции: отработанный тонер счищается ракелем и отводится в специальную емкость внутри фотокартриджа.

Фотокартридж является необходимым элементом для работы принтера. Именно на светочувствительном валу, входящем в состав фотокартриджа, создаётся электростатическое изображение, которое преобразуется в видимое при помощи тонера (подробнее это описано в разделе Технологии лазерной/светодиодной печати). Слово "фото", являющееся частью названия этого элемента, не должно вводить в заблуждение: никакого отношения к фотокачеству оно не имеет. Смысл этого слова в том, что, также как и фотоматериалы, основной элемент картриджа является светочувствительным.

Кроме светочувствительного вала в конструкции картриджа расположены ещё несколько валов. Схематически их расположение можно представить вот так:

Ролик подачи тонера (Toner Supply Roller) предназначен для транспортировки тонера из бункера на ролик проявки (Developing Roller). Дозирующее лезвие (Doctor Blade) распределяет тонер на ролике проявки ровным слоем. С ролика проявки тонер переходит на фотовал (Image Drum), причём только на те места, которые были засвечены светодиодной линейкой (LED Head). Ролик заряда (Charge Roller) предназначен для зарядки фотовала, а ролик очистки (Cleaning Roller) - для снятия оставшегося на фотовалу тонера. Наконец, ролик переноса (Transfer roller) предназначен для перетягивания (трансфера) тонера с фотовала на бумагу.
В светодиодных принтерах Оки используется система рециркуляции тонера и оставшийся на фотовалу тонер снимается с него роликом очистки и вновь транспортируется в бункер с тонером (через фотовал и ролик проявки на специальном цикле очистки), что позволяет достигать более экономного расхода тонера (увеличение ресурса может достигать 30%). При этом надо не забывать, что вместе с остатками тонера в бункер переносится и бумажная пыль (равно как и любые другие частицы, которые попадают внутрь принтера вместе с бумагой), что сказывается не лучшим образом на качестве печати, при использовании низкосортной бумаги. С другой стороны, положительные стороны такого решения при использовании высококачественной бумаги, заметно доминируют над недостатками. Рециркуляция тонера НЕ ЯВЛЯЕТСЯ необходимым атрибутом светодиодной технологии, а является лишь дополнительной характеристикой, характеризующей расходные материалы для принтеров Оки.

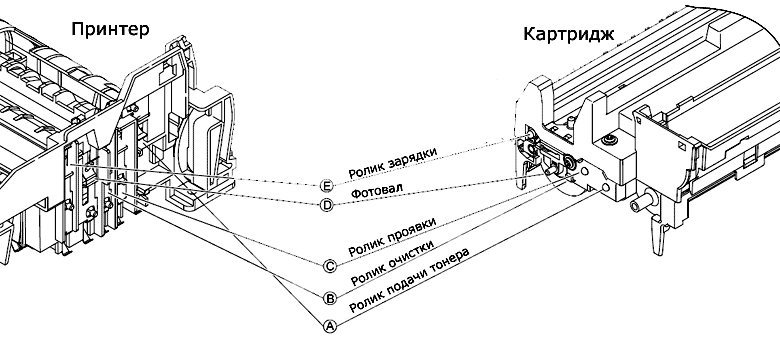

Для выполнения своих функций к каждому из роликов внутри картриджа должно быть подведено высокое напряжение того или иного потенциала с высоковольтного блока питания. Оно подводится к торцам осей каждого из роликов. Ответные терминалы находятся на боковой стенке принтера. Вот пример расположения осей на картридже и на принтере, на примере серии В4000:




Использование раздельных расходных материалов не является неотъемлемым атрибутом светодиодной технологии - это лишь одно из свойств принтеров Оки.
