Представление уникального пятицветного (CMYK+1) принтера формата SRA3 OKI ES9541 и его последователя Pro9541  (Размещено 16 Сентября 2014)

Впервые на рынке под маркой OKI были представлены печатающие цифровые устройства с 5 цветами (CMYK + 1) по доступной цене.



Содержание статьи:

Описание устройства
Расходные материалы
Технология
Сферы применения
Стоимость печати
Где купить?
Полезные ресурсы


Описание устройства

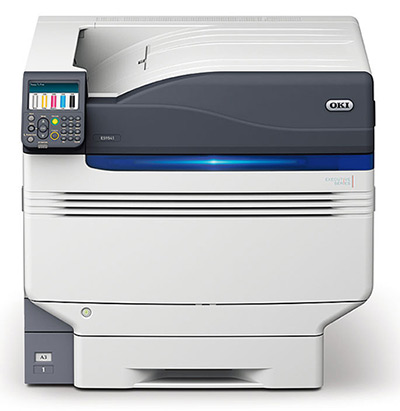

Принтер ES9541 является первым устройством в продуктовой линейки фирмы OKI официально предназначенным для нужд полиграфии. Несмотря на то, что многие компании, занимающиеся оперативной полиграфией, хорошо знают цветные принтеры OKI благодаря их отличной возможности работать с плотными и фактурными бумагами, все существовавшие до сих по принтеры являлись чисто офисными устройствами.

Изначально принтер планировалось поставлять под названием OKI C941 (под этим названием эта модель и продается на рынке США). Однако позже для европейского рынка, с учётом реалий и конкурентной обстановки, было принято решение выводить эту модель в составе т.н. Executive Series. Устройства этой серии спозиционированы таким образом, что сам аппарат обладает более высокой ценой по сравнению со своим аналогом из линейки "С", но при этом стоимость отпечатка на этом принтере будет заметно ниже. Так как для рынков Европы, включая Россию, стоимость отпечатка для предприятий малой полиграфии является одним из определяющих факторов (хотя и далеко не единственным), эта модель была представлена только в виде ES.

Начиная с 2016 года модель ES9541 была заменена на модель Pro9541 чтобы избежать разночтений в наименованиях и предоставить возможность предлагать аппарат не только в рамках покопийных контрактов, как предполагается для устройств серии ES, но и в качестве обычного устройства, которое может быть приобретено отдельно без заключения покопийного контракта. Так как единственным отличием модели Pro9541 от модели ES9541 является ресурс тонер-картриджей (и, соответственно, изменённые номера заказа на них), то в дальнейшем вся приведённая информация в полной мере должна относиться к обоим устройствам и именуется поэтому просто 9541 без добавления ES или Pro.

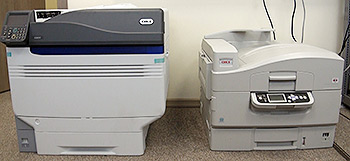

Принтер не является дальнейшим развитием существующих до этого моделей серии С9000. Это глубокая и принципиальная переработка. Помимо уникальной для устройств этого сегмента возможности печатать 5-м цветом, принтер радикально отличается от своих предшественников ещё и тем, что в нём применяется система формирования изображения на промежуточном носителе. Если раньше ремень в цветных принтерах OKI исполнял только транспортировочную функцию, то в Pro9541 (а также Pro9431 и Pro 9542) он является промежуточным носителем, на котором сначала за один проход формируется полноцветное изображение, а затем это изображение переносится на бумагу. Таким образом разносятся фотовалы и бумага, что исключает возникновение такого хорошо известного дефекта как серый фон на мелованной и глянцевой бумаге, а также улучшает точность сведения цветов. Очевидным недостатком решения является то, что любые дефекты ремня, включая отпечатки пальцев на его внешней поверхности, будут появляться на изображении, чего не было на других цветных принтерах OKI, в которых ремень и изображение между собой не соприкасались.

Образец печати белым тонером по темному носителюОднако самым заметным нововведением, всё-таки, становится 5й, плашечный, цвет. В принтере предусмотрена возможность установки белого или лакирующего прозрачного цвета, что позволяет создавать уникальные печатные материалы и выполнять работы, которые ранее были доступны только на оборудовании очень высокого класса или с использованием других технологий и тиражностей.

Белый тонер позволяет создавать белую подоснову для печати на темных носителях и получать сочные изображения с корректными цветами, в том числе с белыми элементами. Используя белый цвет можно создавать изображения на прозрачных носителях, в том числе на упаковках для единичных экземпляров. Тут важно понимать, что принтер позволяет создавать отдельные, единичные и персонализи-рованные отпечатки с белым тонером, при этом не требуется ни какая пост-обработка отпечатка, а сухой порошок в принтере, как известно, не может ни засохнуть ни забить печатный механизм.

Прозрачный тонер позволяет создавать выборочную или полную Образец печати прозрачным тонером части изображения - надписилакировку изображений, создавая глянцевый эффект, хорошо заметный на отсвет. Таким же образом могут быть созданы документы с защитой от подделки: скопировать прозрачный тонер ни как не получится. Интересно, что прозрачный тонер, нанесенный на одно и то же место многократно, становится матовым, при том, что само цветное изображение при повторных прогонах через печку, получает глянцевый блеск. То есть при многократном пропускании отпечатка с прозрачным тонером через принтер, нанося на каждом проходе новый слой прозрачного тонера, получается эффект матирования части изображения, при том что участки не покрытые прозрачным тонером обретают заметный глянцевый блеск (надо сказать, что изначально цветной отпечаток этого принтера обладает очень слабым глянцевым блеском, в отличие от отпечатков других цветных принтеров OKI).

Основные Технические Характеристики 9541

Параметр Значение
Система печати Однопроходная светодиодная печатная система с тандемно-расположенными 5-ю цветами и промежуточным переносом изображения через ремень
Скорость печати, стр/мин 50/50 цвет/моно для А4 и 28/28 цвет/моно для А3
Скорость печати белым цветом до 45 стр/мин в режиме однопроходной печати
Скорость печати прозрачным цветом до 18 стр/мин
Максимальный формат А3, A3+, SRA3 со всех лотков, баннеры до 330х1321мм (через МЦЛ)
Плотность бумаги до 360г/кв.м для обходного лотка (МЦЛ), до 320г/кв.м для всех остальных лотков и  дуплекса
Оперативная память 2Гб без возможности расширения
Процессор 1,2ГГц
Разрешение печати 1200х1200dpi, 600x600dpi, 1200x600x4bit
Языки разметки страниц PCL5c, PCL6 (PCL XL), Оригиальный Adobe PostScript 3 с прямой печатью PDF (v1.7), XPS, SIDM, аппаратная русификация PC-866

Расходные материалы

Расходные материалы для этого принтера - это стандартный для цветников OKI набор элементов:

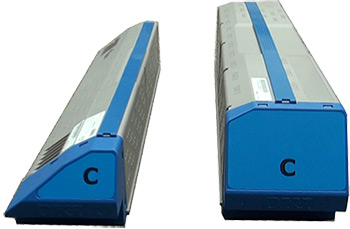

Тонер-картриджи. Представляют из себя пластиковые полые ёмкости с красящим порошком и нагнетателем в виде металлической спирали внутри. Стартовые тонер-картриджи имеют треугольное сечение и ресурс 24 000 страниц А4 (слева), покупные - прямоугольное сечение и ресурс 38 000 страниц А4 (справа). С введением серии Pro появились тонер-картриджи с ресурсом 51 000 страниц для черного и 42 000 страниц для цветных. Последние подходят ТОЛЬКО в Pro9541 и не могут быть установлены в ES9541! Тонеры плашечных цветов имеют ресурс 10 000 страниц А4 (кроме прозрачного тонера для Pro9541, ресурс которого составляет 20 000 страниц). Тонер-картриджи от принтеров серии ES и Pro не подходят в принтеры серии С900, а вот обратная замена возможна - тонеры от C931 или C911 будут работать в принтере 9541. Ресурсы тонер-картриджей указываются по ISO/IEC 19798.

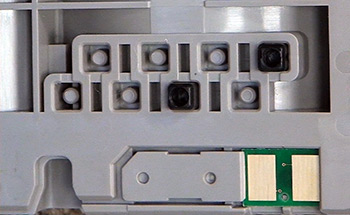

Тонер-картриджи защищены двух-контактным чипом, в котором сохраняется информация об остатке ресурса с тем, чтобы при перестановке частично использованного тонер-картрижа информация об остатке его ресурса корректно передавалась бы в принтер. Помимо чипа на тонер-картриджах есть цветовые ключи, представляющие из себя пластиковые штифты, расположенные в определенных позициях на поле ключа, которыми определяется цвет каждого тонера. Эти цветовые ключи не позволяют вставить тонер не на свою позицию, так как в принтере этим цветовым ключам соответствуют направляющие, пропускающие "свой" ключ и не пропускающие "чужой". На приведенном ниже рисунке в верхней части можно увидеть поле цветового ключа с установленными на нём двумя черными штифтами, а ниже - два контакта чипа.

Коды заказа тонер-картриджей:

45536511 - TONER-C-ES9431/9541 (Голубой)
45536510 - TONER-M-ES9431/9541 (Пурпурный)
45536509 - TONER-Y-ES9431/9541 (Желтый)
45536512 - TONER-K-ES9431/9541 (Черный)
45536428 - TONER-CLEAR-ES9541 (Прозрачный)
45536425 - TONER-W-ES9541 (Белый)
45536556 - TONER-K-Pro9431/Pro9541/Pro9542 - (ресурс 51000, Черный)
45536555 - TONER-C-Pro9431/Pro9541/Pro9542 - (ресурс 42000, Голубой)
45536554 - TONER-M-Pro9431/Pro9541/Pro9542 - (ресурс 42000, Пурпурный)
45536553 - TONER-Y-Pro9431/Pro9541 - (ресурс 42000, Жёлтый)
45536425 - TONER-WT-Pro9541 - (ресурс 10000, белый)
45536428 - TONER-CLEAR-Pro9541 - (ресурс 20000, прозрачный)


Видеоинструкция по замене тонер-картриджа OKI ES9541

Печатные барабаны (фотобарабаны)

Печатные барабаны используются для формирования изображения - сначала электрографического на поверхности фотовала, а затем проявленного за счет тонера, для последующего переноса его на промежуточный ремень, с которого, в свою очередь, изображение переносится на бумагу. Барабаны размещены в принтере тандемно (один за другим) в горизонтальном направлении в следующем порядке слева-направо: плашечный, желтый, пурпурный, голубой, черный. Соответственно, на бумагу цвета попадают в обратном порядке: черный, голубой, пурпурный, желтый и поверх при соответствующем указании - плашечный (белый или прозрачный).

Ресурс фотобарабанов CMYK:
до 76 000 листов при непрерывной печати,
до 40 000 листов при печати 3х страниц на задание
до 20 000 листов при печати по 1 странице на задание.
Фотобарабаны плашечного цвета имеют другие ресурсы:
До 38 000 листов при непрерывной печати,
До 20 000 листов при печати 3-х страниц на задание
До 10 000 листов при печати по 1 странице на задание
Все ресурсы приводятся для формата А4 для односторонней печати и при подаче бумаги широкой стороной вперед (LEF = Long Edge Feed)

Как и тонер-картриджи, фотобарабаны защищены двухконтактным чипом и также имеют цветовые ключи, предотвращающие установку барабана не на своё место. Цветовые ключи в барабанах представляют из себя металлические штифты, устанавливаемые изнутри корпуса в определенные места направляющих (справа).

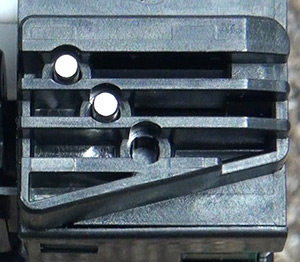

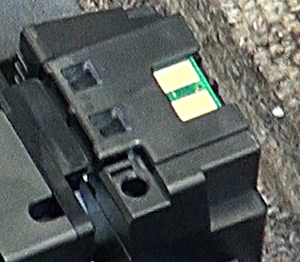

контактный чип на фотобарабане цветовой ключ на фотобарабане

Коды заказа фотобарабанов:

45103721 - EP-CART-C-ES9431/9541 (Голубой)
45103720 - EP-CART-M-ES9431/9541 (Пурпурный)
45103719 - EP-CART-Y-ES9431/9541 (Желтый)
45103722 - EP-CART-K-ES9431/9541 (Черный)
45103724 - EP-CART-CLEAR-ES9541 (Прозрачный)
45103723 - EP-CART-W-ES9541 (Белый)

Эти же фотобарабаны (те же коды заказа) используются и в принтере Pro9541, но для них изменено описание следующим образом:

45103721 - EP-CART-C-Pro9431/Pro9541/Pro9542 - (ресурс 40000, Голубой)
45103720 - EP-CART-M-Pro9431/Pro9541/Pro9542 - (ресурс 40000, Пурпурный)
45103719 - EP-CART-Y-Pro9431/Pro9541/Pro9542 - (ресурс 40000, Жёлтый)
45103722 - EP-CART-K-Pro9431/Pro9541/Pro9542 - (ресурс 40000, Чёрный)
45103724 - EP-CART-CLEAR-Pro9541 - (ресурс 20000, Прозрачный)
45103723 - EP-CART-WT-Pro9541 - (ресурс 20000, Белый)

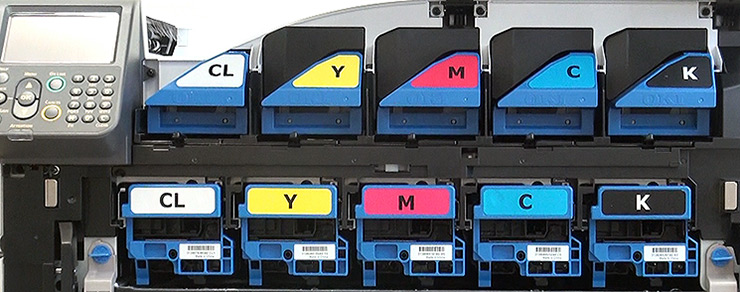

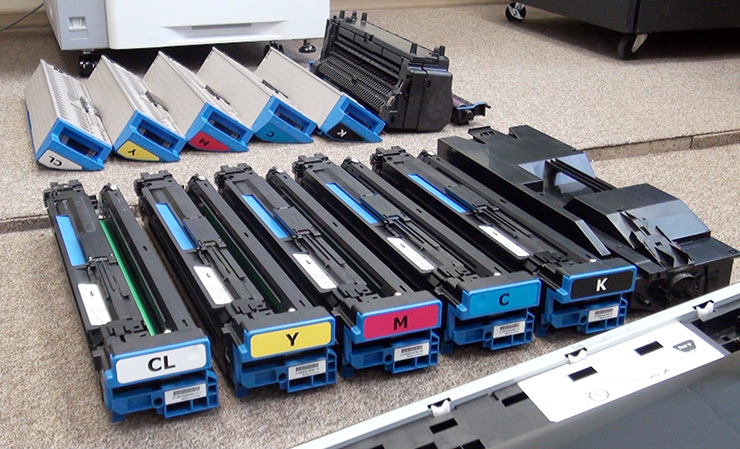

На рисунке выше хорошо видно, что тонер-картриджи находятся на небольшом расстоянии от печатных картриджей. Соответственно в принтере есть проводник тонера для каждого цвета, который проводит тонер из тонер-картриджа, вниз в печатный картридж. В этом проводнике всегда есть довольно большая порция тонера, в связи с чем настоятельно не рекомендуется переставлять барабаны местами, и именно поэтому цветовые ключи барабанов сделаны металлическими и установлены в корпусе так, что их невозможно удалить или переставить местами. При вытаскивании фотобарабана из принтера в нижней части проводника тонера закрывается окошко, что предотвращает высыпание тонера из проводника.


Видеоинструкция по замене печатного барабана OKI ES9541

В отличие от других моделей цветных принтеров OKI, в которых извлечение всех расходных материалов осуществляется через верхнюю крышку, на этом принтере, как видно из фотографий этой статьи, расходники заменяются через переднюю крышку. Верхняя крышка при этом вообще не открывается. А так как светодиодные линейки, создающие электростатическое изображение для каждого из цветов на фотовалах как и ранее, расположены над барабанами, возникает небольшое затруднение, которого не было ранее. Теперь линейки, если их нужно почистить, не так удобно доступны как ранее. Впрочем, вынув транспортный ремень (см. следующий абзац) их всё же можно почистить обычным способом при помощи салфетки, как, в частности, рекомендовано вот в этом ролике начиная с 2:05. Однако для этого есть ещё один способ - простой, удобный и даже незаметный на первый взгляд. Все фотобарабаны этого принтера оснащаются специальным язычком из мягкой резины, который размещен сверху на торце каждого фотобарабана непосредственно перед окном, через которое свет от светодиодной линейки попадает на фотовал:

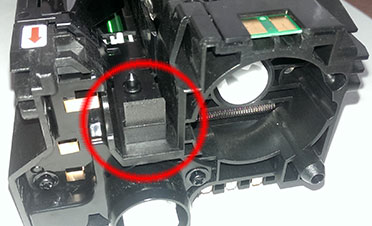

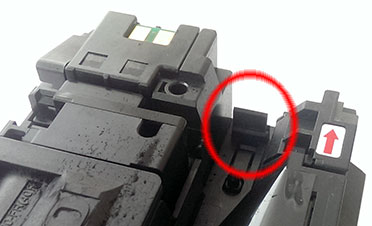

Чистящий язычок на переднем торце фотобарабана для снятия остатков тонера со светодиодной линейки принтера OKI ES9541

Этот язычок при каждом извлечении фотобарабана и при его возврате на место протирает торец светодиодной линейки своего цвета и тем самым удаляет с неё частички тонера и грязь, которые туда могут попасть:

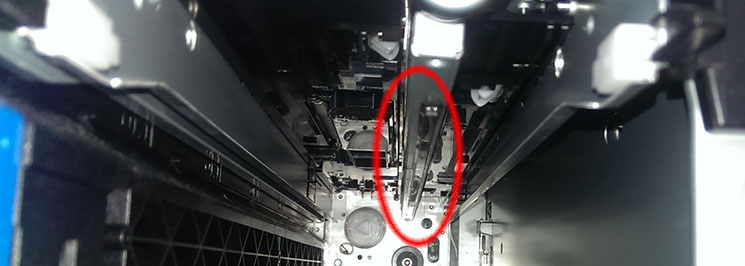

Светодиодная (LED) линейка в OKI ES9541
Торец светодиодной линейки протирается язычком, размещенным на фотобарабане при его извлечении и установке

Таким образом простое и удобное решение незаметно снимает проблему и избавляет от необходимости чистить светодиодные линейки вручную. Факт того, что чистящий язычок размещен на расходном материале, который будет периодически заменяться, обеспечивает гарантированное отсутствие проблемы с загрязнением линейки в течение всего срока службы принтера. Так что если на изображении вдруг появились светлые полосы вдоль движения листа, первое, что следует сделать на этом принтере - просто выдвинуть и задвинуть обратно фотобарабаны!

Трансферный ремень

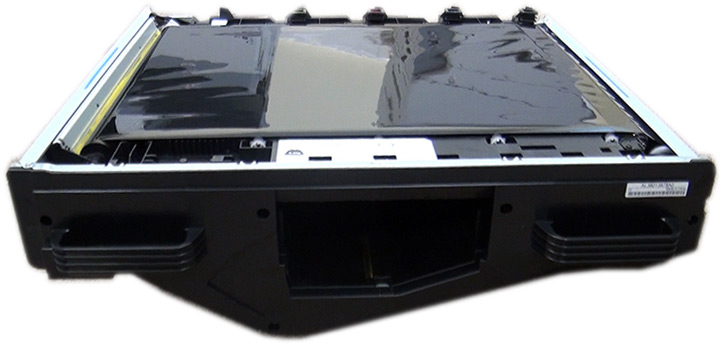

Трансферный ремень OKI ES9541, ES9431, OKI C931

В отличие от всех существующих до этого в цветных принтерах ремней, этот является не транспортным, а трансферным, то есть через него изображение переносится с барабанов на бумагу. Как и ранее, внутри ремня под каждым из цветов размещается трансферный ролик, благодаря которому изображение с каждого барабана переносится на ремень. После того, как все изображения попали на ремень, осуществляется второй общий перенос изображения с ремня на бумагу. Для этого используется отдельный трансферный ролик, который расположен в той же выдвижной секции, где находится и печка.

Отработанный тонер со всех барабанов собирается в ремень, внутри которого размещен бункер сбора отработки, вытаскиваемый отдельно от ремня и являющийся самостоятельным расходным материалом. Ресурс трансферного ремня составляет до 150 000 страниц А4, поданных длинным краем вперед при печати 3х страниц на задание. Трансферный ремень оснащен 2-х контактным чипом, в который постоянно записывается остаток его ресурса, благодаря чему при перестановке ремня в другой принтер его ресурс будет корректно отсчитываться.

Код заказа трансферного ремня:
45531213 - BELT-UNIT-C931/ES9431/9541 (эта позиция снята с производства в 2016 году и заменена на следующую:

Вместе с принтером Pro9541 был представлен обновлённый ремень с новым кодом заказа и описанием. Этот ремень подходит как к Pro9541/Pro9542/Pro9431 так и к ES9541/ES9431:

45531223 - BELT-Pro9431/Pro9541/Pro9542


Видеоинструкция по замене трансферного ремня и ролика 2-го переноса на OKI ES9541

Печка

Блок термического закрепления. В принтере используется печка нового типа с верхним нагревателем ремня. Ремень нагревается специальным термоэлементом, размещенным внутри ремня. Там же расположены и датчики температуры. Печка защищена двух-контактным чипом, в который постоянно записывается остаток её ресурса, благодаря чему при перестановке печки в другой принтер её ресурс будет корректно отсчитываться.

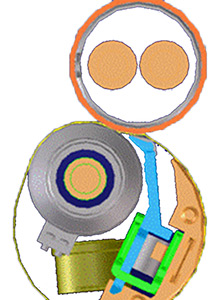

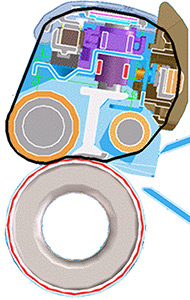

Конструкция печки ES9541 с верхним нагревательным ремнем и нижним прижимным роликом. Пятно контакта - 14мм Конструкция печки OKI C9655 с верхним термовалом и нижним прижимным ремнем. Пятно контакта - 9мм

Ресурс печки - 150 000 страниц А4 при печати 3х страниц на задание.
Код заказа печки - 45531113 - FUSER-UNIT-C931/ES9431/9541

С началом выпуска принтера Pro9541 изменилось описание к этой печке и теперь оно звучит так:

45531113 - FUSER-Pro9431/Pro9541/Pro9542 - очевидно, что печка может использоваться и в ES и в Pro.

Бункер сбора отработанного тонера

Расположен внутри трансферного ремня и представляет из себя полую коробку с нагнетающей пружиной внутри, в которую выводится тонер, не попавший на печать.

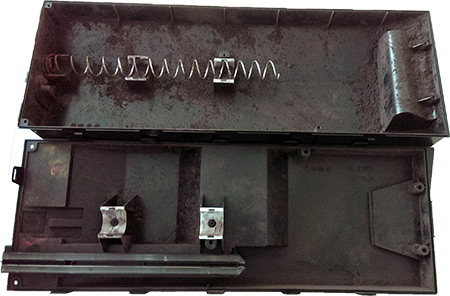

Внутри бункера сбора отработки кроме нагнетающей пружины ничего нет. Световоды, показанные на изображении, на самом деле расположены сверху бункера и лишь своими торцами с поворотом входят внутрь бункера.

Тонер собирается как с барабанов, так и с самого ремня, внутри которого и находится бункер. Благодаря такому расположению механизм вывода отработки упрощён и размещен внутри трансферного ремня. На бункере расположены световоды, которые проводят свет внутрь корпуса бункера, а в корпусе трансферного ремня - оптопара напротив этих световодов.

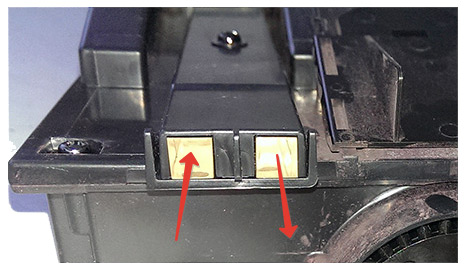

Торцы световодов на бункере сбора отработки. В трансферном ремне напротив них расположена оптопара.

Когда бункер переполняется, зазор между световодами перекрывается отработанным тонером, из-за чего размыкается оптическая цепь и свет от оптопары перестаёт  приходить на приемник оптопары, что сигнализирует о состоянии "Бункер переполнен" и принтер выдает сообщение о необходимости замены бункера отработки.


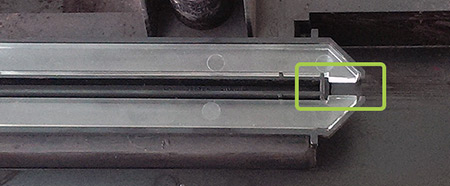

Зазор между световодами внутри бункера сбора отработки, перекрывающийся тонером,
который заполняет бункер отработки, вызывая состояние Toner Waste Box Full

Как только устанавливается новый бункер с восстановленной оптической цепью (торцы световодов которого не перекрыты), счетчик бункера сбрасывается (автоматически при этом пропадает и ошибка, говорящая о заполнении бункера) и отсчет ресурса бункера отработки начинается по новой. В случае если бункер не заменяется, а опорожняется (рекомендую тщательно взвесить целесообразность подобного действия, принимая во внимание стоимость бункера и неизбежные проблемы, которые возникнут при попытке избавиться от такого количества тонера, которое собирается в бункере), необходимо тщательно протереть торцы световодов, чтобы они хорошо проводили свет.

Ресурс бункера сбора отработанного тонера - 40 000 страниц А4 при 5% заполнении
Код заказа бункера сбора отработки: 45531503 - WTBOX-UNIT-C931/ES9431/9541
После начала производства Pro9541 описание было изменено следующим образом:

45531503 - WTBOX-Pro9431/Pro9541/Pro9542


Видеоинструкция по замене бункера сбора отработанного тонера OKI ES9541

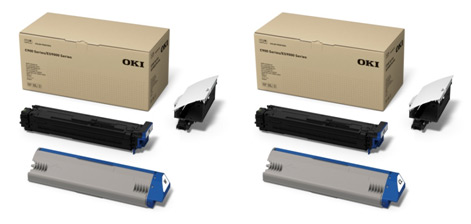

Комплекты плашечных цветов.

Этот элемент, естественно, не входит в обычный набор расходных материалов, привычных по другим принтерам OKI, так как именно плашечный комплект и использует 5-ю секцию печати. Более того, комплект плашечных цветов не является расходным материалам, а относится к аксессуарам. Выше уже были упомянуты 2 элемента этого комплекта - тонер-картридж и фотокартридж. Третьим элементом является проводник тонера от тонер-картриджа в фотокартридж (как и в случае других цветов, между тонером и барабаном существует зазор, который необходимо преодолеть тонеру), который называется Spot Color Duct.

Комплектов плашечного цвета по состоянию на июль 2019 г. существует два - комплект белого цвета и комплект лакирующего прозрачного цвета. В каждый из комплектов входят все 3 элемента - Тонер-картридж, Фотокартридж и Проводник Тонера! Обратите внимание, что вместе с принтером не поставляется ни один из вышеуказанных комплектов, при этом принтер не способен работать без установленного 5-го цвета, то есть для запуска принтера необходимо отдельно приобрести хотя бы один из этих комплектов! Коды заказа комплектов плашечного цвета следующие:

45531313 - Pro9541 spotcolour kit W - комплект белого плашечного цвета
45531413 - Pro9541 spotcolour kit CL - комплект прозрачного плашечного цвета

После начала производства принтеров серии Pro коды заказа этих аксессуаров не изменились, а их описания стали такими, как указано выше. Оба элемента подходят как к ES9541, так и к Pro9541. Интересно, также, что с выходом серии Pro на рынок были представлены 2 вариации принтеров Pro9541 - с пустой 5й секцией и в комплекте с прозрачным набором:

46220201 - PRO9541dn-Multi (принтер без плашечного комплекта)
46291801 - Pro9541-SPKit-CL (принтер в комплекте с плашечным набором прозрачного цвета)

В Россию при этом официально поставляется только второй вариант, т.е. приобретая в России принтер Pro9541 вы получите сам аппарат и комплект прозрачного плашечного цвета!

Другие ресурсные элементы:

  • Трансферный ролик

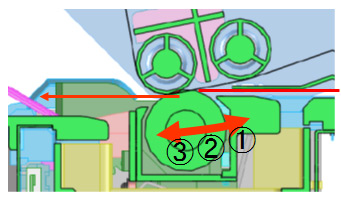

    Ролик второго переноса, который находится в том же выдвижном лотке, что и печка. Этот ролик предназначен для второго переноса изображения. Благодаря этому ролику тонер переносится с трансферного ремня на бумагу в виде полностью сформированного изображения, которое необходимо лишь закрепить в печке. Ролик не является официальным расходным материалом, однако входит в комплект поставки вместе с трансферным ремнём. Его замена при отдельном заказе рекомендована авторизованным сервисным центром, хотя сама процедура замены проста, о чем можно судить из видеоролика, приведенного выше. Его ресурс составляет 150 000 страниц А4 и он должен заменяться одновременно с трансферным ремнем. У трансферного ролика при работе существует 3 положения:

    1 - домашнаяя позиция (открыто)
    2 - позиция для работы с обычной бумагой
    3 - позиция для работы с толстой бумагой

    Переключение позиций осуществляется при обратном вращении привода трансферного ролика. Переключение происходит либо при обнаружении толстой бумаги датчиком толщины, либо если толстая бумага указана в драйвере при печати. При необходимости заказать трансферный ролик можно только в авторизованном по устройствам данного типа сервисном центре.
    Кода заказа трансферного ролика - 2381123P0001 - 20624FWR1.0-5-405 C931
    Этот ролик, также, идет в комплекте с трансферным ремнем и заменяется вместе с ним.

  • Ролики подачи бумаги из лотков. Существуют 2 типа роликов: Ролики подачи из основного лотка (они же используются на всех дополнительных лотках) и ролики подачи из обходного лотка. Их ресурс - 120 000 страниц А4. Заказ и замена любых из этих роликов должны осуществляться авторизованным сервисным центром. Процедура замены роликов показаны в следующих видео-материалах:


Замена роликов подачи бумаги основного и дополнительных лотков на OKI ES9541


Замена роликов подачи бумаги обходного (многоцелевого) лотка на OKI ES9541

Эти элементы не являются расходными материалами. Их замена должна осуществляться в рамках сервисного обслуживания авторизованным сервисным персоналом, хотя конструктивно они созданы так, что самостоятельная замена не представляет сложностей. Однако приобрести эти узлы можно только в качестве запасных частей в авторизованных сервис-центрах, в отличие от перечисленных выше расходных материалов, которые можно приобрести у дилеров. Ниже приводится перечень роликов с кодами заказа, а также места их размещения в соответствующем узле.

1 - [45177801] - Регистрационный ролик

2 - [41766501] - Подающий ролик

3 - [43000601] - Подающий ролик NOW

4 - [42699401] - Ролик подбора листа

Ролики основного и дополнительных лотков



1 - [44732301] - Задерживающий ролик

2 - [42954401] - Ролик подбора листа

3 - [44750301] - Подающий ролик

4 - [45224501] - Тормозная площадка

Ролики обходного (многоцелевого) лотка



Технология

В отличие от всех существующих до этого цветных принтеров OKI, в этой модели изображение переносится с барабанов не напрямую на бумагу, а через промежуточный трансферный ремень: изображения с каждого фотобарабана сначала попадают на трансферный ремень, где в итоге формируется полноцветное изображение, а потом уже готовое изображение при помощи трансферного ролика (ролика второго переноса), размещенного под ремнём и находящегося в выдвижном блоке сбоку, там же, где и печка, переносится на носитель, который после этого попадает в печку и закрепляется.

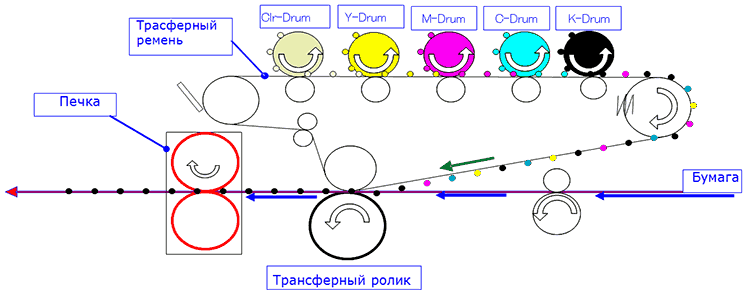

Перенос изображения в OKI ES9541 через промежуточный трансферный ремень

Такое решение с двойным переносом призвано улучшить качество печати следующим образом:

  • Заметное уменьшение серого фона при работе с глянцевыми и мелованными носителями

  • Улучшение качества сведения цветов при использовании плотных носителей

  • Улучшение переноса изображения для более широкого спектра носителей


Дуплекс является неотъемлемой составляющей принтера. В дуплексе принтер может работать с бумагой плотностью до 320г/кв.м. Конструкция дуплекса, помимо разворота бумаги подразумевает и механизм печати в два прохода (см.ниже) для нанесения белого тонера под основные цвета.


Конструкция дуплекса OKI 9541 для двухсторонней и двухпроходной печати

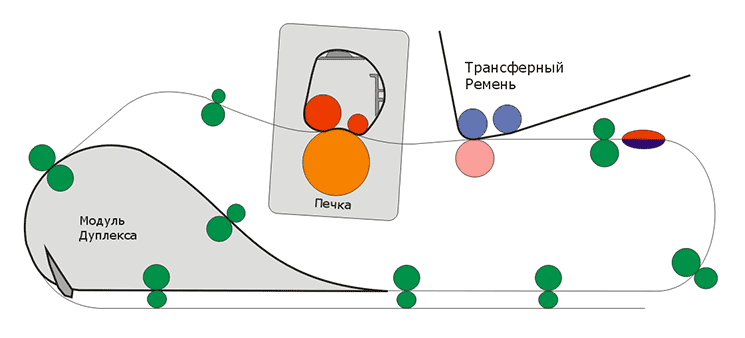

Режим обычной дуплексной печати (двигающаяся по маршруту бумаги "пилюля" :) сделана для наглядной иллюстрации лицевой и оборотной стороны).


Дуплекс OKI 9541 - режим двухсторонней печати

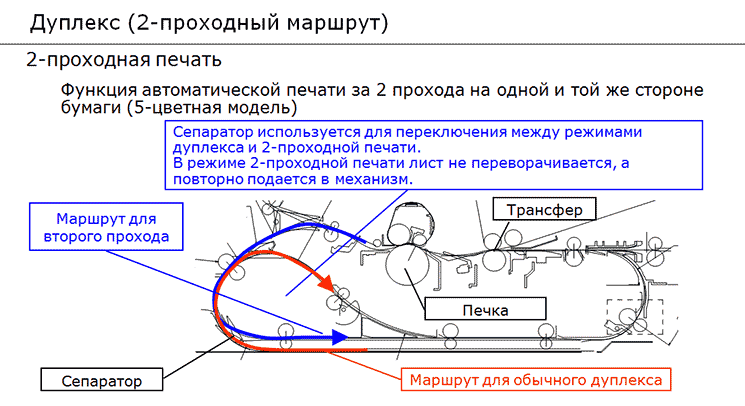

Режим двухпроходной печати для размещения белого под остальными цветами. В данном режиме носитель (а на анимации - "пилюля") дважды проходит через печку, на первом проходе получая с трансферного ремня только белый тонер, а на втором - все остальные цвета CMYK:


Дуплекс OKI 9541 - режим двухпроходной печати для нанесения белого тонера под основными цветами

Еще одним заметным изменением конструкции этого принтера по сравнению с существующими моделями является фиксатор направляющих в лотке ручной подачи (многоцелевой лоток). Это изменение особенно важно в свете того, что принтер способен работать с гораздо более плотной бумагой, чем все его предшественники. Для такой плотной бумаги не составляет труда сдвинуть направляющие при движении, что в итоге вызовет перекос изображения на отпечатке. Чтобы этого не происходило, на правой направляющей многоцелевого лотка выполнен специальный фиксатор (рычажок синего цвета на рисунке ниже), который позволяет зафиксировать направляющие на месте и избежать перекоса носителя в процессе его подачи в принтер.

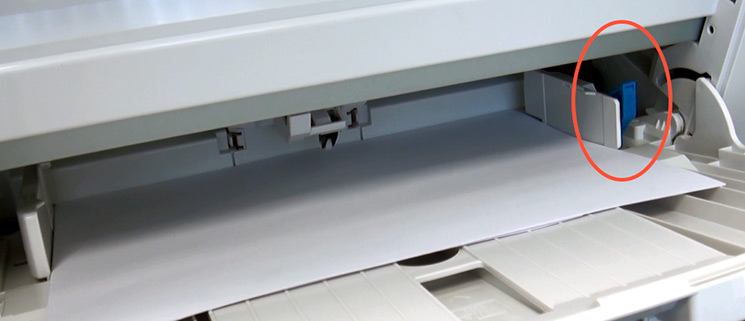

Многоцелевой лоток OKI ES9541 с фиксатором направляющих для бумаги

Стоит, также, отметить, что основной и дополнительные лотки этого принтера позволяют вмещать бумагу формата SRA3 и подавать из них носители плотностью до 320г/кв.м, что будет позитивно оценено теми, кто работает с такой бумагой. Надо сказать, что возможность подачи бумаги SRA3 из основного лотка является очень редкой, если не уникальной особенностью этого принтера. Так, к примеру, в основной лоток принтера Xerox Phaser 7800, схожего с 9541 по основным характеристикам (кроме, конечно, возможности печати 5-м цветом), такая бумага не влезает:

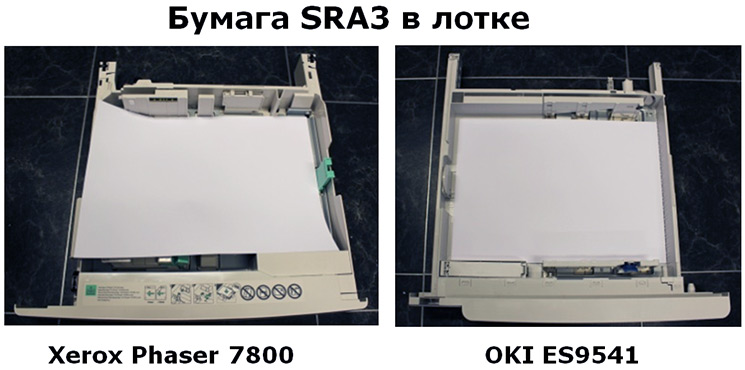

Бумага формата SRA3 легко вмещается в основной лоток принтера OKI ES9431-Pro9541 но не может быть поместиться в лотке других принтеров, например в Xerox Phaser 7800

Выравниватель отпечатков (Decurler)

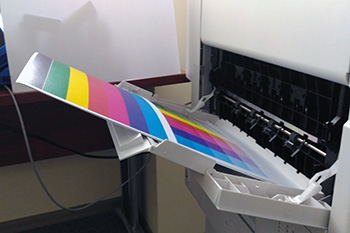

Ещё одна полезная и приятная особенность устройства - разравниватель отпечатков. Благодаря ему отпечатки выходят из принтера прямыми, не закручиваясь, как это бывает даже на сравнительно дорогих и профессиональных устройствах:

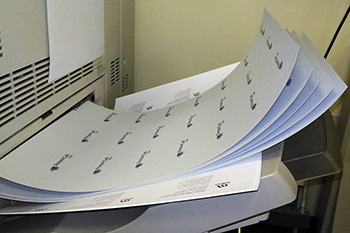

Бумага ColorPlan 270 г/м2 на выходе из Xerox Color 550 Бумага ColorPlan 270 г/м2 на выходе из OKI 9541

Для получения такого результата сразу после выхода из печки отпечаток попадает в выравниватель, представляющий из себя два ролика: верхний металлический, а нижний из мягкого материала. При проходе через выравниватель бумага распрямляется, благодаря чему отпечатки становятся ровными и аккуратными.

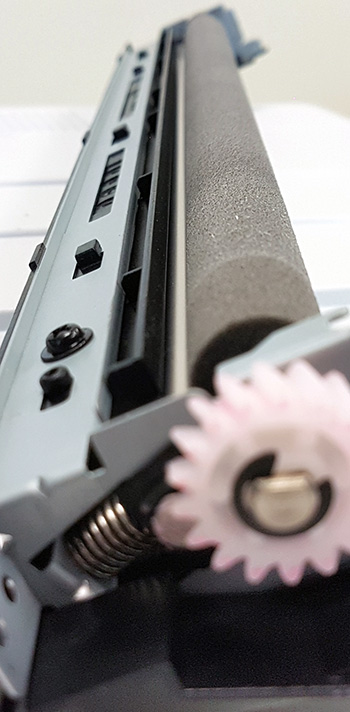

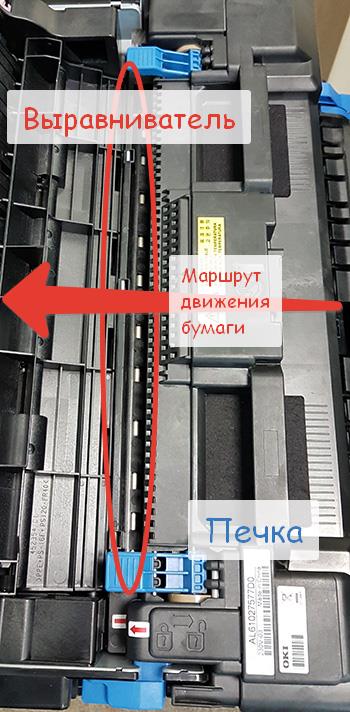

Место размещения выравнивателя - сразу после выхода из печки Выравниватель - отдельный элемент состоящий из двух валов

Контроллер EFI Fiery

В качестве дополнительной опции для OKI 9541 (а также и 9431/C931/911) предлагается растровый процессор (RIP) Fiery FX, который представляет из себя программу EFI Fiery XF ver 5.0 предустановленную на компьютер, что вместе и составляет опцию [45592303] - Fiery XF-C9x1, которую можно заказать у партнеров OKI

Компьютер представляет из себя обычный персональный компьютер фирмы Fujitsu Siemens с установленной на него операционной системой Windows 7 64 бит и сервером Fiery XF. Технические характеристики компьютера следующие:

Показатель Характеристики
Центральный процессор Intel Core i7 2600 (3.4ГГц, 8 ядер, 8Мб кэш)
Жесткий диск 250Гб, 7200 об/мин, 2.5"
Оперативная память 8 Гб
Оптический диск DVD-ROM
Локальная сеть 10Base-T/100Base-TX/1000Base-T
USB 2 сзади и 2 спереди USB 2.0, 4 сзади USB 3.0
Операционная система Windows 7 Professional 64bit (Embedded)
Питание Универсальное
Габариты 89х338х332мм (ШхГхВ)
Сервер EFI EFI Fiery XF ver 5.0
Версия PS Adobe PostScript 3 (3019.101)
Движок печати PDF Adobe PDF Print Engine 2 (2.0.4005.4)
Интерфейс TCP/IP через гигабитную сеть
Поддерживаемые форматы фалов PostScript, PDF, EPS, DCS, TIFF, JPEG, JPEG2000, Tiff/IT, Scitex CT/LW, Delta List, PSD, RAW
Драйвер печатий Unidriver для Mac OS X и Windows
Комплект поставки Рабочая станция с предустановленным софтом, USB-брелок с кодом активации, кабель питания, клиент XF на диске, диск восстановления, документация
Поддерживаемые принтеры C711WT, C841, C910, C920WT, C931, C941, C9500, C9600, C9650, C9655, ES3640a3, ES7411WT, ES8441, ES9410dn, ES9420WT, ES9431, ES9541, принтеры других производителей не поддерживаются!

Для корректной работы с контроллером Fiery XF необходимо установить XF-клиент с диска, идущего в комплекте поставки!

Смена языка панели управления (русификация панели управления OKI 9541)
Как и на остальных принтерах и МФУ OKI, смена языка панели управления делается при помощи программной утилиты, которая называется "Panel Language Setup" (Настройка языка панели). Эта утилита находится на диске, поставляемом вместе с принтером, а также может быть загружена с официального веб-сайта OKI отдельно в версии для Windows и для Mac OSX. Запустив утилиту достаточно выбрать необходимый язык (в том числе - Русский) из списка, после чего необходимые команды будут отправлены на принтер (он должен быть включен и подключен к компьютеру через USB или сеть). Принтер необходимо будет выключить и вновь включить - он запустится уже с измененным языком панели управления. Обратите внимание, что самые первые надписи при начале загрузки всё равно будут идти на Английском! Это нормально - дождитесь полной загрузки принтера. После переключения языка панели управления не только экран будут русифицирован, но и распечатанные меню принтера также будут на выбранном языке.

Для более детального ознакомления с 9541 и его "младшим братом" - четырехцветным устройством на этой же аппаратной платформе, рекомендую посмотреть 12-минутный ролик, из которого можно будет понять устройство принтеров, ознакомиться с расходными материалами и посмотреть на отпечатки.

Заканчивая разговор о технологии, будет уместным добавить, что вместе с появлением этого движка в стандартный список фатальных и сервисных ошибок добавился довольно большой кусок новых ошибок с четырехзначными номерами. Полный список ошибок, включающий и эти новые ошибки, как всегда размещен на соответствующей странице. Обратите внимание, что в других местах, где приводятся списки фатальных ошибок для принтеров OKI, эти новые ошибки скорее всего ещё не скопипастили!

Работа с плашечными (spot) цветами.

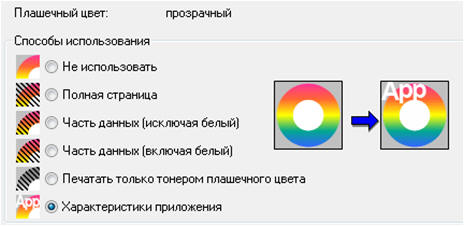

Выбор мест нанесения плашечных цветов зависит от настроек драйвера:

Как видно, плашечным цветом можно закрасить либо всю страницу, либо все элементы изображения, включая пробелы, либо все элементы изображения без учета пробелов. Также можно печатать тонером плашечного цвета вместо всех остальных цветов. В этом случае всё изображение будет переведено в монохромное и будет напечатано только плашечным цветом. Это единственный способ получить растрирование плашечного цвета (во всех остальных случаях плашечный цвет накладывается со 100% заполнением). Наконец, самый "дизайнерский" вариант - Характеристики приложения. В этом случае при помощи приложения (Иллюстратор, Фотошоп) необходимо создать верстку и на ней определить - на каких местах должен выборочно размещаться плашечный цвет. Для создания такой верстки настоятельно рекомендую воспользоваться подробным описанием, размещенным на сайте поддержки устройств серии Pro, в котором подробно на русском и с иллюстрациями написано - что и как нужно сделать, чтобы определить плашечные цвета в вёрстке.

Белый тонер в принтере OKI ES9541 может наноситься как поверх основных цветов (нормальный режим печати), так и под основные цвета (двух-проходный режим печати). Прозрачный тонер наносится только поверх основных цветов, создавая выборочное поверхностное глянцевание. Выбор способа нанесения белого также осуществляется при помощи настроек драйвера:

При выборе режима "Печать белого под цветом" принтер сначала нанесет на лист бумаги белый цвет (на те места, которые определены настройкой, описанной выше), далее, пропустит носитель через печку, где белый тонер закрепится и запустит его через механизм дуплекса на второй круг для нанесения цветов CMYK (см анимацию выше). При этом необходимо учитывать, что в зависимости от свойств носителя и его тенденции изменять габариты при проходе через печку, может возникать несведение белого и остальных цветов. Рекомендую перед выполнение такой печати поэкспериментировать с носителем и при необходимости внести необходимые корректировки в вёрстку. При печати белым поверх CMYK проблема с несведением отпадает. В силу особенностей тонера, используемого в этом принтере, на май 2014 года не рекомендуется использовать отпечатки, полученные на этом принтере для термотрансфера. Однако производители термотрансферных бумаг и производитель тонера работают над созданием специализированного носителя и изменением рецептуры тонера, которые можно было бы уверенно использовать с этим принтером, учитывая его безусловно привлекательные свойства по созданию изображений для термотрансфера.

Длины окружностей для определения источника периодического дефекта печати:


Название элемента Длина окружности, мм
Фотовал 125
Ролик проявки 38
Ролик подачи тонера 54,6
Ролик заряда 37,7
Ремень в печке (нагрев) 152,7
Прижимной ролик в печке 125,7
Трансферный ремень 1211<
Ролик 2-го переноса 72,3

Сферы применения

Для чего лучше всего использовать принтер, учитывая его возможности и ограничения? Первое, что нужно понимать об этом принтере, равно как и о его 4-цветном собрате, это удивительная всеядность в отношении различных типов носителей. Совместно со специалистами компаний Дубль-В и Александр Браун, нами были проведены тесты этого принтера с использованием самых различных носителей из линейки этих поставщиков бумаги, включая различную по плотности фактурную бумагу, кожу, дерматин, магнитный винил, теслин, тач кавер (touche cover), крафт, пленки, самоклейки, ПВХ, плайк, картон высокой плотности и множество других экзотических типов бумаги, при помощи которых можно создавать уникальные полиграфические продукты. За редким исключением, принтер справился со всеми этими необычными материалами. Кроме того, отлично показал себя при фольгировании и флокировании с использованием обычных рулонных фольгираторов или ламинаторов. Благодаря отсутствию масла в печке, отпечатки с этого принтера прекрасно ламинируются. Таким образом, при помощи этого принтера появляется возможность создавать огромное количество различных уникальных печатных материалов и в сочетании с постпечатным оборудованием получать высокомаржинальную полиграфическую продукцию, которую альтернативно можно воспроизвести только при использовании гораздо более дорогостоящего или специфического оборудования. Например, печать на столь любимым многими материале Touche Cover (тач кавер) на практике нормально не получается ни на одном цифровом устройстве, кроме OKI 9541. В этом ключе очень важно понимать, что благодаря тому, что это, по сути, просто принтер, есть возможность без увеличения себестоимости получать продукцию в единичных экземплярах и очень малых тиражах, в то время как на альтернативных устройствах в подавляющем большинстве случаев будет идти речь о довольно значимых тиражах, менее которых изготавливать просто не возьмутся! Именно это является сильными сторонами этого устройства, именно для таких, творческих и необычных задач и есть смысл его применять. Не следует слишком полагаться на его возможности при воспроизведении слабых и больших по площади заливок: не каждому заказчику понравится результат. Его сильная сторона - печать небольших элементов изображения с высокой плотностью заливки на специальных и уникальных носителях!

Ещё одна популярная сфера использования отпечатков с этого принтера - печать защищённых документов. Это делается при помощи прозрачного тонера, который наносится поверх печатаемого документа. В этом случае документ при обычном освещении выглядит как обычный документ на обычной бумаге. А вот если его осветить ультрафиолетовым светом, то начинает ярко светиться то изображение, которое было создано прозрачным тонером, например так, как показано на приведённом ниже видео:

Благодаря этой возможности можно легко создавать своими руками такие документы как кредитный или страховой договор, диплом или сертификат о прохождении обучения или тренинга и прочие материалы, которые получают надёжную защиту от воспроизведения и копирования.


Стоимость печати

Калькулятор стоимости цветной печатиВ связи с тем, что принтеры серии ES предназначены только для проектных сделок, ценовая информация по ним, а также расходным материалам для них, не может быть размещена в открытом доступе. Однако специально для России было сделано исключение в этом общем правиле и нам разрешено публиковать цены на принтеры серии ES и расходные материалы к ним, благодаря чему появилась возможность включить эти устройства в общий калькулятор себестоимости печати, размещенный на этом сайте. Для расчета стоимости отпечатка выберите из списка любую доступню там модель принтера 9541 и установив необходимые параметры отпечатка, узнайте во сколько он обойдётся. Новая версия калькулятора, размещенного на этом сайте, расчитывает как только CMYK отпечатки, так и отпечатки с плашечными цветами (соответствующие поля становятся доступны при выборе 5-цветного принтера).


Где купить?

ВНИМАНИЕ: Для продажи устройств данного класса создана отдельная категория дилеров - Graphic Arts Specialist (Специалист по полиграфической продукции OKI) - компании, прошедшие специальное обучение и способные осуществлять поддержку работоспособности этих устройств. Одним из важнейших требований, предъявляемых к таким компаниям, является наличие у них демо-оборудования и, соответственно, возможность его демонстрировать.


Полезные ресурсы

Страница поддержки ES9541 на официальном сайте OKI.RU
Страница Pro9541 на официальном сайте OKI.RU

Описание отличий ES9541 от ES9431

Блог любителя OKI - информация из первых уст от человека, активно и плотно тестирующего принтеры OKI и делящегося полученными впечатлениями в своём блоге.

Отчет об использовании принтера ES9541 в печатном салоне ОтТИСк - одна из первых машин, приехавших в Россию, была протестирована профессионалами. О результатах тестирования они рассказали на портале ПЕЧАТНИК.КОМ

Подробная информация о продукте, размещенная на сайтах крупнейших дилеров OKI, авторизованных в качестве Специалистов по полиграфической продукции:
Компания Инк-Маркет
Компания Цифровой Рай

Статья-интервью, размещенная в Новосибирском журнале «CMYK СИБИРСКИЙ ПОЛИГРАФИЧЕСКИЙ ВЕСТНИК» и популярно рассказывающая о реальных примерах использования принтера OKI ES9541 в Российских условиях в период кризиса и о том, почему именно в этих условиях использование этого принтера наиболее оправданно!

Драйверы для печати:
Windows: PostScript / PCL XL / XPS | MacOSX: PostScript - все драйверы поддерживают как ES9541, так и Pro9541

Базовое руководство пользователя
Расширенное Руководство пользователя
Руководство по поиску и устранению неисправностей
Руководство по работе с плашечным цветом

Микрокод (прошивка) принтера и утилита для перепрошивки (напоминаю, что пароль администратора, который запрашивается при перепрошивке, это шесть латинских букв "a"). Подробнее об утилите прошивки и о ее русификации можно прочитать в отдельной статье.

Утилита смены языка панели управления принтера для Windows и для Mac OSX. Утилита предназначена для изменения языка, на котором будут выдаваться сообщения на ЖК экране панели управления. Утилита, также, размещена на диске, поставляемом вместе с принтером и в процессе установки принтера с диска, пользователю будет предложено изменить язык на панели управления принтером. Подробнее о смене языка - на отдельной странице.

Утилита сетевой печати OKI LPR 5.1.20 - удобный с точки зрения настроек способ печати на сетевых принтерах через протокол LPR. Среди дополнительных функций утилиты - возможность объединения аналогичных принтеров в пул и печать на всех, в том числе для распределения нагрузки, а также возможность автоматического перенаправления задания на другие устройства, в случае если основное недоступно.

Программа Мастер Шаблонов (OKI Template Manager) для Windows. Эта утилита позволяет создавать верстку под различные носители, такие как бумага для визитных карточек, наклейки, конверты, комплекты для оформления компакт-дисков и другие типы носителей. По сути представляет из себя простую программу вёрстки с лаконичным набором инструментов (справа можно увидеть основную панель инструментов). Программа имеет русифицированный интерфейс. Среди её сильных сторон возможность создания этикеток для почтовой рассылки с использованием механизма печати переменных данных: данные для адресных этикеток, такие как имена, должности и адреса, могут быть сохранены в обычном текстовом файле, откуда приложение их сможет прочитать и разместить на верстке в предопределенных местах, создав нужное количество листов для печати всех данных. При печати приложение автоматически передаст драйверу принтера OKI необходимые настройки, в частности выберет обходной лоток для подачи и соответствующие выбранному шаблону параметры бумаги.

Заточена программа, в первую очедерь, для работы с бумагой, которую предлагает OKI под своей маркой - визиточной бумагой, бумагой для оформления CD и бумагой для баннеров. Однако можно использовать и произвольные шаблоны для работы со сторонними носителями, предварительно задав их параметры в самом приложении. Довольно широкие возможности по редактированию объектов делают эту утилиту удобным средством для создания офисной канцелярии - отличным промежуточным звеном между профессиональными программами вёрстки и, скажем, офисными приложениями, в которых тоже можно делать нечто подобное, но на "любительском" уровне. Утилита поставляется в комплекте с принтером на общем диске, а также доступна для скачивания на сайте OKI. Утилита полностью функциональна в своём исходном виде, не требует регистрации и не имеет коммерческих версий с расширенным функционалом.


При использовании информации с этого сайта ссылка на www.KudesNIK.net обязательна!
Яндекс.Метрика SPRINTHOST.RU: быстрый и надежный хостинг!
